Information
Namn Hus. Maker-metoder för att bygga hela bostadshus
Syfte Testa och modifiera öppna metoder och ritningar för att bygga hela bostadshus (gärna till rimlig kostnad). Just nu mest en samlingssida på wikin för länkar och diskussions-minne. Under hösten 2017 även en temakväll på. Kanske även en del hus-relaterade studiebesök under hösten/vintern.
Kontaktpersoner Erik Sundvall och Mattias Wingstedt (öppet
Önskas hjälp? Hjälp med länk-letande och genomförande är alltid välkommet, redigera gärna denna sida.

Händelselogg

2017-12-06 Temakväll kring husprojekt med öppen design, för att få igång lite diskussioner kring vad man kan göra. Vi tittade på Wikihouse-konstruktioner inklusive Kristoffers modell i skala 1:9, sedan tog vi via presentationen https://docs.google.com/presentation/d/1C72O7pYxxvbb0HMrhQ45rSXFiMvDOyBkc-th9nqLCkk/edit?usp=sharing en titt på lösningar från Open Building Institute.

2018-08-05 Tema-eftermiddag med fortsatt hus-diskussion. Genomgång av aktiviteter under året och roadmap ritad nedan. Se även "MakersLink Buildule System" nedan. En tanke var att byta ut en del av makerspace skärmväggar mot olika sorters väggmoduler för experiment/demosyfte, men först skalamodell-byggande.

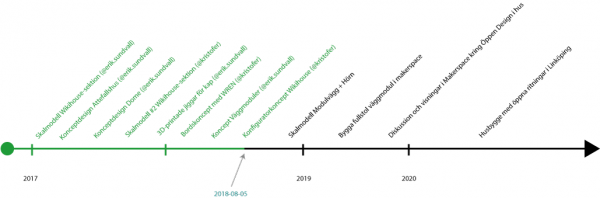

Översiktskarta på utförda aktiviteter i makerspacet och milstolpar att sikta på framöver

Diskussion och kommande händelser

För att få information om kommande temakvällar, studebesök m.m. inom detta område bevaka kalendariet (https://www.makerslink.se/pa-gang-i-makerslink/) eller följ Makerspace Linköpings kanaler i sociala medier etc. se https://www.makerslink.se/kontakta-makerslink/

I makerspace slack-kanal "#open_design" diskuteras bl.a. sådan husdesign som beskrivs på denna wikisida.

Du kan för hus-specifika uppdateringar även lämna din epostadress på: https://docs.google.com/forms/d/e/1FAIpQLSfzDm9R-PDJG2PmeP0XFOxZvH0M-Twpn5hnOMPCR4GM8jCQSg/viewform?usp=sf_link (inget bindande, bara infomail när vi kommer ihåg att skicka).

Öppna husprojekt (typ "öppen källkod")

Översiktskarta öppna vs slutna husbyggen
Översiktskarta öppna vs slutna husbyggen

Hustyper m.m.

Teori, konstruktionstänk, beräkningar m.m.

Övrig inspiration:

Juridiska krav i Sverige

Att bygga stora Prototyper

Temakväll för att bygga stora prototyper

Wikihouse Project

WikiHouse Microhouse

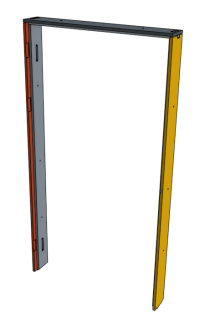

WikiHouse Doorkit OWL
  • Publik CAD-modell i Onshape över Doorframe OWL från Wikihouse
  • Publik CADmodell i Onshape över ett Microhouse från WikiHouse
  • Skalamodell av en "frame" i ett wikihouse har påbörjats för att kunna användas t.ex. i reklamsammanhang (på biblioteket?) för höstens temakväll. Nu står den i Makerspacet. Gjort i 4.1 mm plywood istället för originalets 18 mm plywood (Alltså krympt till skala ca 1:4.39). Hittills gjorda delar utfrästa på MakersLink X-carve (om vi får liv i stora laserskäraren slulle det gå mycket smidigare...) Lite relaterade filer finns i en Google-drive-mapp. Några utfrästa delar finns i lådan märkt "Familjen Sundvall" och 4.1 mm-plywood finns i vagnen med skivor, säg gärna till om du vill hjälpa till att fräsa och bygga ihop modellbitar.

Annat

  • Några på bo-relaterade projekt - tagna ur en tråd MakersLinks facebook-grupp
  • Erik Sundvall håller på att experimentera med några anpassningsbara ritningar till småhus som är tänkta att vara modulära, gå någorlunda bra att plocka ner och flytta/återanvända. Grundversionerna ska passa inom måttreglerna för ett attefallshus. De behöver hållfasthetsberäknas innan man får för sig att använda dem. Kopiera, modifiera och diskutera gärna.

På diskussionsmötet 2018-08-05 klurade vi bland annat kring att jobba vidare med de väggmoduler Erik Sundvall påbörjat i "Plusformat minihus" ovan. Under denna rubrik samlar vi idéer, länkar till ritningar och material. Buildule = building module (förkortat).


Infästning/mutter/bult/skruv.

  • När man siktar på demonterbarhet (t.ex. mellan moduler) så kan man inspireras av gamla Ikea-stilen med kombinationer av träpluggar (för att hålla rakt) samt bult+mutter (eller islagsmutter eller rampamuff) för att hålla ihop. (Att använda sargsprintar är kanske att gå lite väl långt på ikeaspåret, men kan vara bra för vissa sammansättningar...) OM man har samma håldiameter för skruv och träplugg slipper man växla borr vid modultillverkning. Vi bör beräkna vilka tjocklekar som egentligen behövs, i nuvarande exempel används 10 mm. Mindre diametrar är billigare men klenare... Bidra gärna nedan med länkar till bättre produkter/priser.
    • Träplugg (10mm tjock, 40mm lång)
      • Biltema 0,59 kr/st (29:90/50st) [2]
      • Habo/Byggmax 1,03 kr/st (30,95/30st) [3]
      • Habo/Bygghemma 1 kr/st (30kr/30st) [4]
    • Insexskruv, försänkt, Rostfri A2, 10 x 90 (90 mm lång går igenom 2 st 45mm reglar)
      • Marifix 7,30 kr/st (1095kr/150st) [5]
    • Islagsmutter M10 (finns oftare förzinkad än rostfri)
      • Biltema 1,35 kr/st (26:90kr/20st) [6]
      • Wûrth 8,76 kr/st (438kr/50st) [7]
    • Rampamuff Insex
      • Wûrth 10,12 kr/st (2531/250st) [8]
    • Islagsmuff M10
      • 6,60 kr/st (660kr/100st) [9]
  • På de ställen i bygget där det inte gör något att det sticker ut, (och man vill kunna ändra smidigt) så är vanlig mutter och bult (eller vagnsbult) med brickor sannolikt billigare och bättre än försänkta bultar etc. (Lösvikt för ca 100kr/kg på t.ex. Byggmax)
  • På de ställen där man inte behöver demontera/modifiera så ofta, t.ex. "fasta" delar inom en modul, så är vanlig självborrande och självförsänkande byggskruv (ev i kombination med träpluggar) sannolikt smidigast. Viktigt att den är delängad med en gäng-fri del i hela den del som man misstänker kan glida/krympa/expandera när träet ändrar form (annars knäcks skruvarna lätt).
    • 120mm inomhus- eller utomhus-skruvar verkar ha mer gängfritt än regelbredden (45mm)
      • Byggmax rostskyddad C4 6x120mm, 1,36/st (409kr/300st) [10] (kanske inte tillräckligt självborrande?)

Innerväggar och innertak för ändringsbara/flyttbara hus

På diskussionsmötet 2018-08-05 kläcktes en idé om post-it-tapeter för att underlätta ändringar och för att komma åt saker bakom tapet... Det borde även funka för att täcka innertak om man vill dölja skruvar/bultar m.m. Sannolikt behövs lister som klämmer fast tapeterna i tak och golv för att belasta limmet mindre. Det finns post-it-lim i både sprayflaska (första applicering?) och limstift (patchning/lagning/förstärkning?).

Man kan fundera på om vanliga avlånga tapeter är ondigt tråkiga om man istället kan göra väggen till ett gigantiskt fritt format ändringsbart delvis post-it-limmat kollage av pappersfigurer/mönster (laserskurna?) planscher m.m.

Man kan måla väggmodulerna och sedan ha lösa väggbonader och hängande tygtapeter som man hade förr i tiden, kanske i form av laserskurna kreationer [11]

Om man sätter innerväggspanel (t.ex. spontad som pärlspont eller Rough) med skruv så kan den (med viss ansträngning) tas ner och återanvändas. Sista raderna av panel kanske kan fästas med magnet om man inte smidigt kommer åt att skruva i och skruva loss?

Grundläggning för ändringsbara/flyttbara hus

Våtutrymmen (t.ex badrum) för ändringsbara/flyttbara hus

Korrekt fall (lutning) på golv i våtutrymmen [13] är något som bör göras av experter eller prefabriceras. Prefabricering kan ju göras i t.ex. ett makerspace, två alternativ att inspireras av:

  • CNC-fräst MDF-skiva, med möjlighet att lägga in golvvärmeslingor på undersidan [14] - plastmatta kan sannolikt lägas direkt på
  • CNC-fräst eller gjuten cellplastskiva som armeras med nät och flytspacklas [15] - sannolikt bättre om man vill ha keramikplattor

Ett lättviktigt våtrumsgolv (plastmatta snarare än sten/keramik) inklusive rördragning bör kunna göras och hanteras som en golvmodul som kan återanvändas. Återstår att klura på om man kan få modulen att inkludera en tunn golvram runtom (metall? annat?) som plastmattan kan gå upp emot. Våtrumstapeten måste sannolikt göras om vid varje flytt, så det vore bra om skarv mellan golv och vägg t.ex. kan värmas loss.

Vill man ha större våtutrymmen och keramik/kakel så kanske det blir enklast att hantera hela utrymmet som en stor modul som lyfts med kran. Att göra modul som växelflak är en möjlighet, se separat stycke nedan.

Växelflak som bas för modul

Svenskt hembyggt hus på växelflaksram. Foto: Patricia Dalfors

Växelflak [16] (rullflak, lastväxlarflak, eng. "roller container") kan användas antingen för hela minihus eller som modul i ett större hus, lämpligen för saker som man helst inte vill bygga om vid varje flytt, t.ex. en kombination av badrum och delar av kök, pannrum/värmecentral etc. I flerfamiljshus kanske man kan använda dessa som bottevåningnmoduler i husets hörn inklusive fästen för pelare?

Flaken följer standarder (se nordisk, DIN 30722 informativt exjobb och kan dras upp på lastbilar eller vagnar med en krok (se bild: [17]). Om man bygger på ett ställe där lastbil eller traktorvagn kan komma fram så finns många transportörer att välja på kan vara ett alternativ (bönder kan ha vagnar som tar växelflak). I Linköping finns Ivarssons i Metsjö [18] som tillverkar både flak (se bilder [19], [20]) och tillverkar även traktorvagnar som kan lyfta flaken (Erik Sundvall känner ägarna, vi kan sannolikt få göra ett studiebesök.)

Samhälle
