Projekt/CNC-svarv

Information
Namn	CNC-svarv - Harrison TU150U
Syfte	Att återställa CNC-maskinen till fungerande skick.
Kontaktpersoner	Intresserade kontaktpersoner sökes!
Önskas hjälp?	Intresserade sökes!

Introduktion

Vi har fått låna en CNC-svarv från Stockholm Makerspace. Det är en Harrison TU150U, vilket är en rebranding av en maskin som heter Denford Cyclone, den har en 150mm chuck och tar arbetstycken upp till 200mm längd med 32mm spindelgenomgång, och har en verktygsväxlare (elektriskt styrd revolver) med plats för åtta verktyg.

Bild: [1]

Det är en tidigare skolmaskin tillverkad 1994 som enbart har använts ett fåtal (typ tre) år innan utbildningen lades ner på sent 90-tal, dvs den är mekaniskt i superfint skick!

Den har inbyggd pump och tank för skärvätska i basen, och bearbetningsrummet är helt slutet när den kör.

Den väger ungefär 500kg och tar golvyta på typ 1*1,5m.

Status

Status på den är att alla sladdar mellan styrskåp och maskin är urskruvade från skåpet för att kunna flytta på den, och i styrskåpet satt det tidigare en gammal 286-pc som jag rivit ur med planen att ersätta med en modern dator eller tom en beaglebone black eller så, datorn är det enda som saknas, i övrigt är den helt komplett med servodrivare, VFDer osv, jag har även en plattskärm med touch jag har tänkt montera i frontpanelen.

Det krävs alltså en del jobb för att få igång den på styrelektroniksidan, och lite rengöring för att få bort gammalt fett och smörja upp det mekaniska, men det löser ni nog på ett gäng kvällar, och om ni vill så lånar jag hellre ut den till er än att sälja den på blocket för att jag inte har plats.

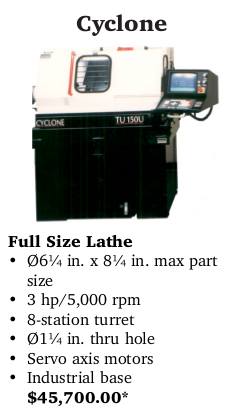

Hittar tyvärr inte mina bra bilder på den just nu utan bara en gammal katalogbild jag bifogar nedan, men kan naturligtvis ordna fram fler bilder om det finns intresse!

Det jag skulle säga saknas är en vanlig pc, behövs inget kraftigt, så det går ju i princip att få en gratis, och ett PCI-interfacekort i stil med Mesa's 5i25 och ett dotterkort för att köra analoga servodrivare i stil med Mesa 7i77, och där handlar det om typ 2500kr totalt, sen är det väl lite kontakter, kablar, och småpill, men eftersom allt annat är komplett och har varit i drift tidigare så bör det vara under 5kkr för att få den i drift.

Take Aanstoot: Ja, jag har i princip inga verktyg till den, alla verktygshållare är dock kompletta, du använder däremot otroligt mycket färre olika verktyg när du kör CNC, i princip räcker det med ett gäng vändskärshållare av några olika typer för att kunna köra 80% av jobben, och i dagsläget får du ett kit med 7st olika hållare och en bunt skär från tex http://www.glanze.co.uk/ för knappt 1500kr.

@Jakobii vi har med lite gemensam vilja och kraft lyft ihop delarna och hjälpligt satt fast dessa. Nästa steg är att koppla ihop dem, jag har nog nått så långt jag förmår med att komma ett steg närmare fungerande maskin. Någon mer kunnig får gärna ta vid!

En PC med LinuxCNC installerat finns nu och ett BOB till printerporten från Aliexpress sitter i. Hopkoppling, provning och konfigurering kvarstår. /Antiloopen
