Fältkamin
| Information | |
|---|---|
 | |
| Namn | Fältkamin |
| Syfte | Öppen design på fältkamin i laserskuren plåt |
| Kontaktpersoner | Template:Morgan Collin |
| Önskas hjälp? | |

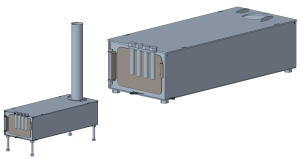

Denna fältkamin har utvecklats och släppts som öppen design av Morgan Collin som till vardags jobbar på Väderstad AB.
Kaminen har producerats i många exemplar hos väderstad, hos många andra företag samt av studenterpå LiU för att sen doneras och leveras till Ukraina.
Kaminen tillverkas i 2,5mm eller 3mm laserskuren plåt som sedan monteras och svetsas ihop.
Materialåtgång: ???
Tillverkningsfiler fältkamin 2.5mm plåt
Tillverknignsfiler fältkamin 3.0mm plåt
Tillverkningsinstruktion (finns även i zip-fil)
Steg 1

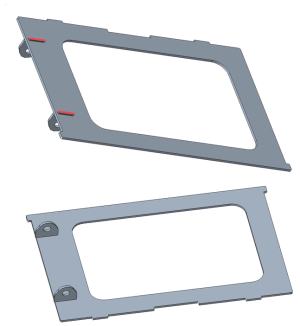

1. Placera öronen i de tappade hålen och svetsa enbart från baksida, notera riktningen så luckan hängs åt rätt håll
Steg 2

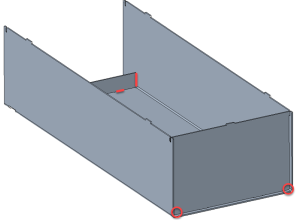

2.1 Placera bakstycket i haken, var noga att det går i botten och i de övre haken. Häfta i de nedre hörnen.
2.2. Placera avdelaren i haken och svetsa a3 på båda sidorna, endast på kaminens insida.
Steg 3
3.1. Lägg spjället på plats
3.2. Placera framstycket i haken, var noga att det går i botten och i de övre haken. Häfta i de nedre hörnen.
Steg 4

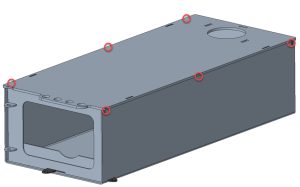

4.1. Placera topplåten på stommes tappar, vara noga med att plåten ligger an mot hela långsidorna.
4.2 Tryck på mitten och häfta i mitten på var sida, tryck sedan ner plåten i bak och framkant och häfta i ytterhörn.
Steg 5
5.1. En M16 mutter svetsas i vart hörn, placeras med ögonmått ca 25 mm från var kant, svetsas a3 runtom.
5.2. Gänga på en M16 skruv som handfixtur och tryck muttern mot bottenplåt, skyddar även mot svetssprut.
5.3 Använd helst obehandlad mutter då elzink inte är nyttigt att inandas
Steg 6
6.1 Lägg fem strängar a3x40 mm utmed var långsida
6.2 Lägg tre strängar a3x40 mm på fram och bak gavlar
Steg 7
7.1 Fram och bak gavel svetsas enligt bild med totalt tio strängar a3x 40mm
7.2 Åtkomst på framgavel och gångjärn lite begränsande
Steg 8
8.1 Placera låsen i haken, var noga att de bottnar i var ände för att ge rätt låsmått mot skorstenen.
8.2 Var noga med orientering, skorstenen ska låsa medurs
Steg 9
9.1 Observera orientering på flänsplåten, låser i haken medurs
9.2 Ställ 3 st M16 muttrar som distans på svetsbordet och linjera hålen för spjället 90º mot de bägge raka ytorna på plåten.
9.3 Svetsa flänsplåt på skorsten, a3 4x 20 mm, enbart på ovansida
Steg 10

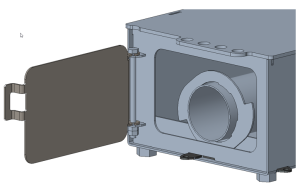

10.1 Montera luckan med skruv M8x120, dra åt första muttern löst och dra åt den andra kontramuttern hårt för att låsa leden.
10.2 Lägg skorstenen i kaminen,
10.3 Stäng luckan och sätt de fyra benen (M16x100) i transport position.
