Revision as of 19:13, 26 December 2025
| Information | |
|---|---|
| Namn | Lego kugghjul för laser |
| Syfte | Enkla profiler för att skära ut egna kugghjul till teknik-Lego |
| Kontaktpersoner | @kristofer |
| Önskas hjälp? | |
Teknik-lego är kul! Med lite hjälp av en laserskärare kan man skära ut lite egna hjul för att komplettera sin legosats.
CC-avstånd mellan hål i Teknik-lego: 8mm
Diameter på hål: 4.8mm
Storlek på + stång: Plus med 1.8 mm flänsar som passar i ett 4.8mm hål
Storlekar på DXF filer
12 tänder / 12 mm
20 tänder / 20 mm
24 tänder / 24 mm
DXF Lego Gears for lasercutter Zip
Kombinationen 12 & 20 passar på 3 hål (1 hål fritt mellan)
Kombinationen 24 passar annan 24 på 4 hål (2 hål fritt mellan)

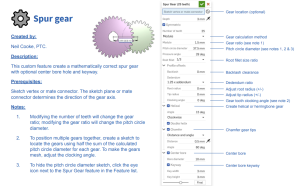

DXF-filer framtagna med Onshape och Custom Feature Spur Gear
